На практике устройство бесшовного резинового покрытия часто воспринимается как завершающий декоративный этап. Однако инженерный опыт показывает обратное: долговечность покрытия определяется именно проектными решениями, принятыми до выхода подрядчика на объект.

Большинство дефектов — отслоение, растрескивание, локальные просадки, разрыв швов, вспучивание или застой воды — чаще всего связаны не с качеством материала, а с ошибками проектирования основания, нарушением требований к уклонам или неправильным подбором толщины покрытия.

Специалисты компании «Экополис», имея практический опыт устройства более 500 000 м² покрытий различного назначения, рекомендуют закладывать технические решения по покрытию из резиновой крошки уже на стадии концепции объекта и разработки рабочей документации.

Области применения покрытий из резиновой крошки

Современное покрытие из резиновой крошки применяется на объектах различного назначения:

• детские игровые площадки;
• спортивные площадки;
• стадионы;
• воркаут-зоны;
• беговые дорожки;
• дворовые территории ЖК;
• террасы и эксплуатируемые кровли;
• входные группы;
• рекреационные зоны;
• площадки вокруг бассейнов;
• зоны безопасности вокруг МАФ;
• пришкольные территории;
• муниципальные пространства.

При проектировании важно учитывать не только эстетическую составляющую, но и эксплуатационную нагрузку конкретной зоны.

Конструкция покрытия из резиновой крошки

В классическом исполнении бесшовное покрытие из резиновой крошки представляет собой многослойную систему:

Конструктивные слои:

1. Основание

Основание воспринимает всю эксплуатационную нагрузку и является главным несущим элементом системы.

Допустимые основания:

• монолитный бетон;
• асфальтобетон;
• цементно-песчаная стяжка;
• подготовленное щебёночное основание;
• существующее жесткое покрытие после ремонта.

2. Грунтовочный слой

Обеспечивает адгезию основания со слоем резинового покрытия.

Основная задача:

• обеспыливание поверхности;
• укрепление верхнего слоя основания;
• повышение сцепления полиуретанового связующего с основанием.

3. Нижний амортизирующий слой

Как правило, выполняется из черной SBR-крошки с полиуретановым связующим.

Функции:

• амортизация;
• ударопоглощение;
• снижение травматизма;
• перераспределение нагрузки.

4. Верхний рабочий слой

Обычно выполняется из EPDM-крошки либо окрашенной резиновой крошки.

Функции:

• износостойкость;
• декоративность;
• защита нижнего слоя;
• обеспечение сцепления обуви с поверхностью.

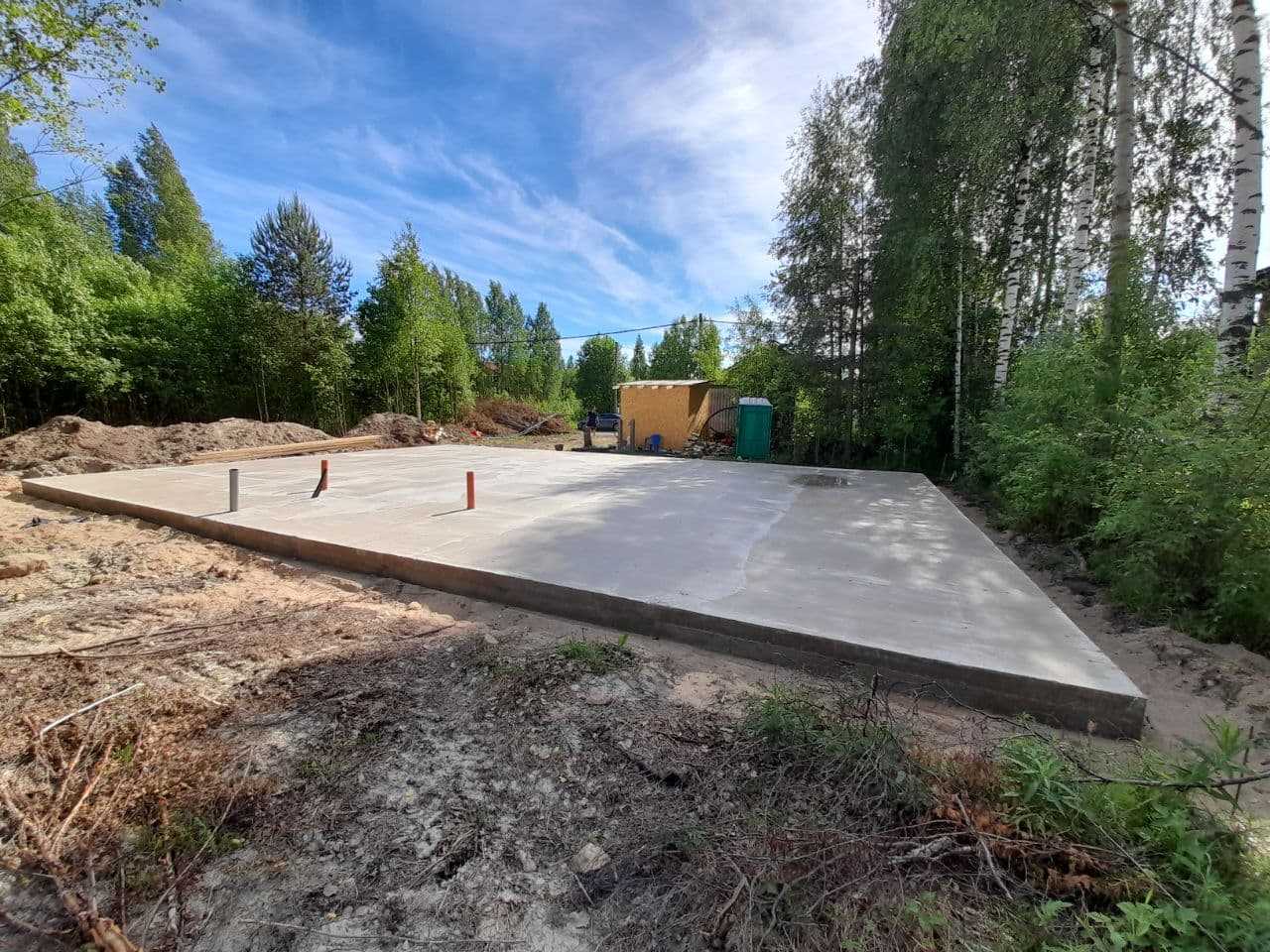

Требования к основанию под резиновое покрытие

Один из ключевых факторов долговечности покрытия — правильно подготовленное основание под резиновое покрытие.

Основание должно соответствовать следующим требованиям:

Прочность

Поверхность не должна крошиться, разрушаться и отслаиваться.

Ровность

Локальные неровности недопустимы, так как напрямую отражаются на геометрии покрытия.

Уклоны

Необходимо предусматривать уклон для отвода воды.

Рекомендуемый уклон поверхности:

1,0–2,0 %

При отсутствии уклона возникают:

• застой воды;
• постоянная влажность основания;
• нарушение адгезии;
• ускоренное разрушение покрытия.

Влажность основания

Основание должно быть сухим.

При повышенной влажности возможно:

• вспенивание клея;
• ухудшение сцепления;
• локальное отслоение покрытия.

В договорной документации «Экополис» влажность основания относится к числу критически важных параметров перед началом монтажа.

Толщина покрытия из резиновой крошки: как определить правильно

Запрос «какая толщина покрытия из резиновой крошки нужна?» — один из самых частых среди проектировщиков и заказчиков.

Подбор толщины выполняется на основании:

• назначения объекта;
• предполагаемой интенсивности эксплуатации;
• требований по травмобезопасности;
• типа основания;
• наличия нижнего амортизирующего слоя;
• требований заказчика и эксплуатирующей организации.

Толщина покрытия подбирается индивидуально расчетным методом под конкретную задачу.

Особенно важно учитывать:

• высоту возможного падения на детских площадках;
• ударную нагрузку;
• точечные нагрузки в местах установки игрового оборудования;
• интенсивность прохода;
• эксплуатацию в зимний период.

Компания «Экополис» выпускает покрытия различных толщин, сертифицированных в соответствии с требованиями ТР ЕАЭС 042/2017.

Водоотведение и дренаж при проектировании покрытия

Даже при использовании водопроницаемого покрытия нельзя исключать проектирование водоотведения.

При отсутствии дренажной схемы возникают:

• лужи;
• намокание нижнего слоя;
• увеличение времени просушки;
• образование пузырей;
• зимнее разрушение покрытия из-за циклов замерзания.

При проектировании рекомендуется учитывать:

• поперечный уклон;
• продольный уклон;
• дренажные лотки;
• приемные колодцы;
• отвод воды за пределы покрытия;
• отсутствие обратных уклонов.

Примыкания и технологические узлы

Наиболее нагруженные зоны:

• примыкание к бордюру;
• примыкание к поребрику;
• обход опор МАФ;
• сопряжение с плиткой;
• стык с асфальтом;
• стык с бетонным покрытием;
• входные группы;
• люки и закладные элементы.

Именно здесь чаще всего появляются:

• надрывы;
• отслаивание;
• выкрашивание кромки;
• разрушение по линии контакта материалов.

Рекомендуется выполнять отдельную проработку узлов примыкания в рабочей документации.

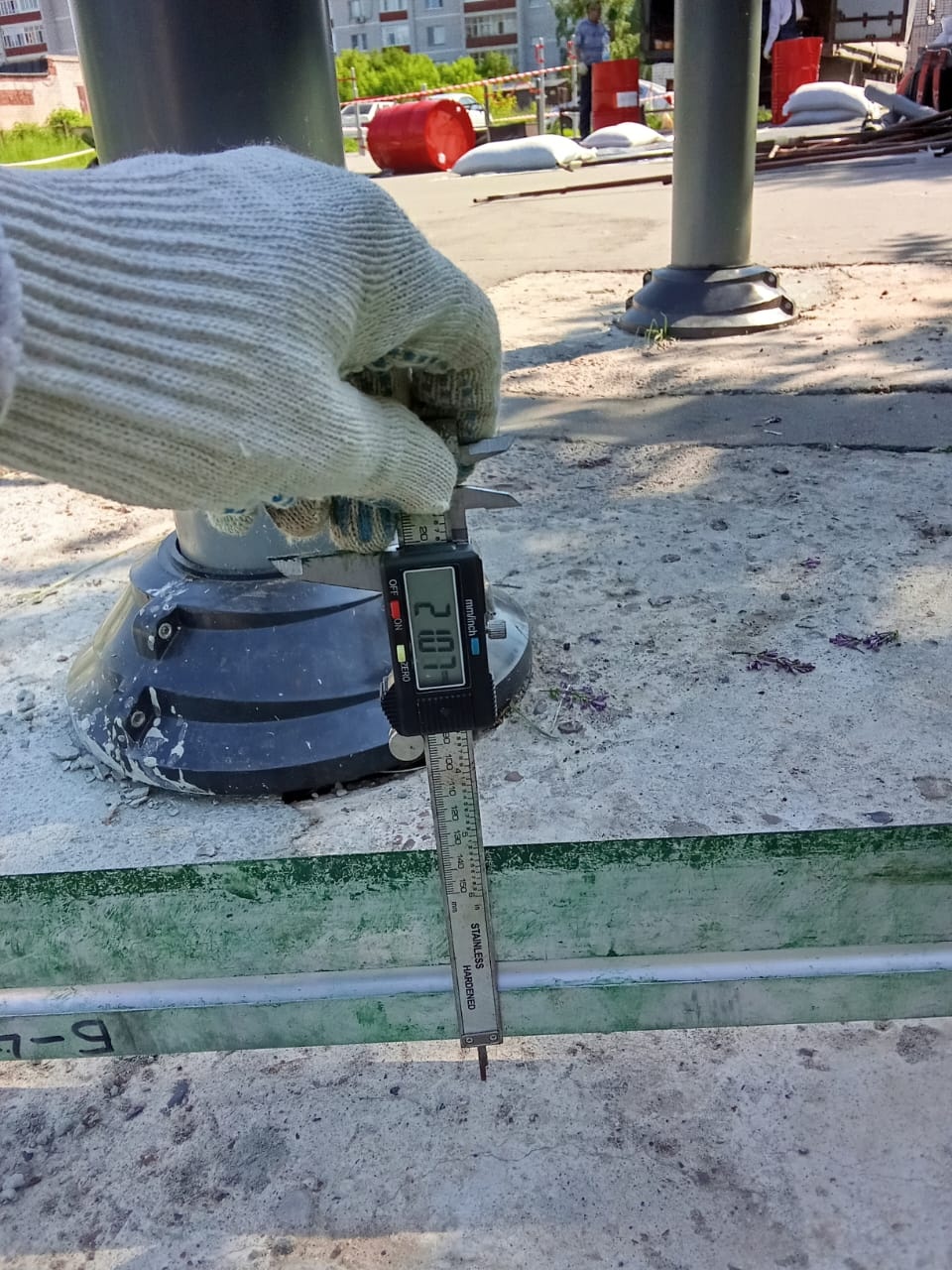

Контроль толщины покрытия на объекте

Один из обязательных этапов контроля качества — проверка толщины нижнего слоя.

На объектах компании применяется метод контрольной вырубки покрытия.

Контроль выполняется:

• после устройства нижнего слоя;
• до укладки верхнего цветного слоя;
• методом вырезания контрольного квадрата 100×100 мм;
• с измерением толщины штангенциркулем.

Согласно внутренней инструкции:

• на площади 200 м² выполняется 5 вырубок;
• далее — дополнительные контрольные вырубки по мере увеличения площади объекта.

Такая система контроля позволяет вовремя выявить отклонения по толщине и исключить перерасход либо недобор материала.

Частые ошибки проектировщиков при проектировании резинового покрытия

1. Отсутствие уклонов

Самая распространенная ошибка.

2. Недостаточно прочное основание

Приводит к копированию трещин в покрытии.

3. Универсальное решение без привязки к нагрузке

Одинаковая конструкция закладывается на разные зоны эксплуатации.

4. Неучтенные примыкания к МАФ

Вызывает разрушение покрытия вокруг оборудования.

5. Отсутствие консультации с подрядчиком на стадии РД

Из-за этого часть проектных решений оказывается трудно реализуемой непосредственно на объекте.

Практические рекомендации проектировщикам

Чтобы покрытие из резиновой крошки работало стабильно много лет, рекомендуется:

✓ подключать подрядчика на стадии проектирования;

✓ согласовывать толщину покрытия под конкретную эксплуатационную задачу;

✓ закладывать уклоны и систему отвода воды;

✓ отдельно разрабатывать узлы примыкания;

✓ учитывать климатические условия региона;

✓ предусматривать технологические швы;

✓ выполнять расчет расхода материалов до выхода в закупку;

✓ заранее согласовывать цветовые решения и границы цветовых зон;

✓ проверять фактическое состояние основания перед монтажом.

Заключение

Проектирование покрытия из резиновой крошки — это инженерная задача, находящаяся на стыке архитектуры, благоустройства, строительной физики и технологии устройства покрытий.

Чем качественнее выполнен проект, тем:

• выше срок службы покрытия;
• ниже расходы на эксплуатацию;
• меньше риск рекламаций;
• стабильнее визуальный результат;
• надежнее эксплуатация объекта в течение всего жизненного цикла.

Поэтому оптимальным решением является участие профильного подрядчика уже на стадии разработки проекта.

Компания «Экополис» сопровождает проекты комплексно: от технической консультации и подбора конструкции покрытия до поставки материалов, оборудования и выполнения работ под ключ. Такой подход позволяет минимизировать проектные ошибки и обеспечить прогнозируемый результат на объекте.
